Trong nhà xưởng công nghiệp, hệ thống điện nhẹ (ELV) là hạ tầng kỹ thuật phục vụ truyền tín hiệu, dữ liệu và điều khiển, có mối liên hệ chặt chẽ với hệ điện động lực trong tổng thể MEP. Bài viết này sẽ làm rõ khái niệm điện nhẹ trong nhà xưởng, vai trò trong vận hành, các hạng mục ELV phổ biến, yêu cầu kỹ thuật và tiêu chuẩn thi công cần tuân thủ khi triển khai thực tế.
1. Hệ thống điện nhẹ trong nhà xưởng công nghiệp
Hệ thống điện nhẹ, hay còn gọi là ELV (Extra Low Voltage), là nhóm các hệ thống kỹ thuật sử dụng điện áp thấp ở mức an toàn (không quá 35V AC hoặc 60V DC), không gây nguy hiểm cho con người khi tiếp xúc trực tiếp.
Khác với hệ điện động lực chuyên cấp nguồn cho các thiết bị công suất lớn, hệ thống điện nhẹ chủ yếu phục vụ truyền tín hiệu, dữ liệu và điều khiển, đóng vai trò nền tảng cho các hệ thống công nghệ trong công trình.
Vai trò của hệ điện nhẹ trong vận hành công trình
Mặc dù chỉ chiếm khoảng 10–20% tổng giá trị đầu tư, hệ thống điện nhẹ lại có ảnh hưởng lớn đến mức độ hoàn thiện và hiệu quả vận hành của nhà xưởng công nghiệp. Hệ thống hỗ trợ quản lý, giám sát và vận hành nhà xưởng công nghiệp, khu sản xuất và kho bãi.
Cụ thể, hệ thống điện nhẹ đảm nhiệm các vai trò chính sau:
- Kết nối và tích hợp các hệ thống thông tin, giúp quá trình vận hành và điều khiển diễn ra đồng bộ, liền mạch.
- Giám sát và quản lý hoạt động nhà xưởng thông qua các hệ thống như camera giám sát, báo cháy và kiểm soát ra vào.
- Cung cấp các tiện ích phục vụ vận hành, bao gồm hệ thống âm thanh thông báo và hạ tầng mạng dữ liệu tốc độ cao.
Đặc thù hệ thống ELV
Hệ thống ELV trong nhà xưởng có những đặc thù riêng, cần được xem xét ngay từ giai đoạn thiết kế. Cụ thể:
- Quy mô không gian lớn, tuyến cáp dài, yêu cầu bố trí thiết bị và hạ tầng hợp lý.
- Dễ chịu ảnh hưởng nhiễu từ hệ điện động lực, cần tách tuyến và phối hợp kỹ thuật chặt chẽ.
- Môi trường vận hành khắc nghiệt (bụi, nhiệt, rung), ảnh hưởng đến độ ổn định thiết bị.
- Yêu cầu vận hành liên tục, độ tin cậy cao để tránh gián đoạn sản xuất.
- Cần tính đến khả năng mở rộng, phù hợp với thay đổi dây chuyền và mặt bằng nhà xưởng.
Điện nhẹ và điện động lực trong hệ thống MEP
Hệ thống điện nhẹ là một nhánh thuộc hệ Electrical trong MEP nhà xưởng, có mối liên hệ chặt chẽ với hệ điện động lực nhưng khác nhau hoàn toàn về chức năng và yêu cầu kỹ thuật.
Dưới đây là bảng phân biệt giữa điện động lực (điện nặng) và điện nhẹ (ELV), được tổng hợp từ kinh nghiệm thiết kế và thi công thực tế của đội ngũ kỹ sư KYODO trong các dự án nhà xưởng.
| Tiêu chí | Điện động lực (điện nặng) | Điện nhẹ (ELV) |
| Điện áp, công suất | Điện áp và công suất lớn (220V–380V), cấp cho phụ tải sản xuất | Điện áp thấp/siêu thấp, chủ yếu phục vụ tín hiệu |
| Chức năng | Cấp nguồn cho máy móc, thiết bị và hệ thống kỹ thuật | Truyền tín hiệu, dữ liệu và điều khiển |
| Thiết bị sử dụng | Tủ điện, MCCB, MCB, contactor, relay | Camera, switch, thiết bị mạng, cảm biến, tủ rack |
| Vật tư, đường dây | Cáp động lực tiết diện lớn, thang/máng chịu tải cao | Cáp tín hiệu, cáp mạng, cáp quang; máng cáp riêng |
| Mức độ nguy hiểm | Nguy cơ giật điện và cháy nổ cao, yêu cầu an toàn nghiêm ngặt | Nguy cơ thấp, nhưng nhạy cảm với nhiễu tín hiệu |
| Chi phí đầu tư | Chiếm tỷ trọng lớn trong hệ điện công trình | Chi phí thấp hơn, dễ mở rộng và nâng cấp |
Qúy khách hàng có thể liên hệ chúng tôi để được tư vấn về:

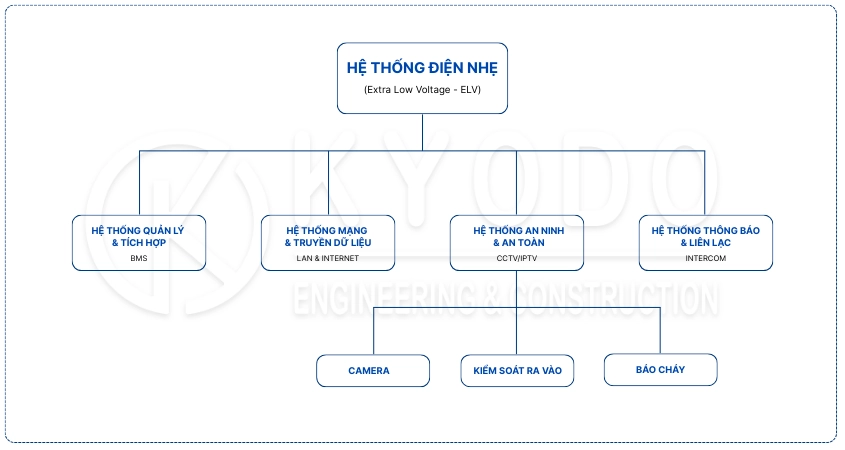

2. Hệ thống điện nhẹ gồm những hạng mục nào?
Tùy theo quy mô nhà xưởng, tính chất sản xuất và yêu cầu quản lý của chủ đầu tư, hệ thống điện nhẹ cơ bản trong nhà xưởng công nghiệp thường bao gồm các hạng mục sau:
- Hệ thống quản lý tòa nhà – BMS: Tích hợp và giám sát các hệ thống kỹ thuật thông qua tín hiệu điều khiển, hỗ trợ quản lý vận hành tập trung.
- Hệ thống báo cháy: Phát hiện sớm và cảnh báo nguy cơ cháy nổ trong khu vực sản xuất và kho bãi, đáp ứng yêu cầu PCCC.
- Hệ thống camera giám sát (CCTV): Giám sát khu vực sản xuất, kho bãi, cổng ra vào và các vị trí trọng yếu nhằm đảm bảo an ninh.
- Hệ thống mạng dữ liệu và cáp quang: Cung cấp hạ tầng truyền dữ liệu cho hệ thống quản lý sản xuất, máy chủ và thiết bị vận hành.
- Hệ thống kiểm soát ra vào: Quản lý và kiểm soát người ra vào tại các khu vực hạn chế trong nhà xưởng.
- Hệ thống âm thanh thông báo: Phục vụ thông báo ca kíp, điều phối sản xuất và cảnh báo khẩn.
3. Các yêu cầu kỹ thuật khi thiết kế & thi công điện nhẹ nhà xưởng
Dựa trên kinh nghiệm triển khai nhiều dự án nhà xưởng công nghiệp, đội ngũ kỹ sư KYODO đã đúc kết các yêu cầu kỹ thuật cốt lõi cần tuân thủ khi thiết kế và thi công hệ thống điện nhẹ, bao gồm:
- Hệ thống điện nhẹ phải được thiết kế đồng bộ với hệ điện động lực ngay từ hồ sơ MEP ban đầu.
- Hạ tầng ELV cần quy hoạch tuyến riêng, hạn chế giao cắt và đi song song với nguồn gây nhiễu; trường hợp đi chung phải có giải pháp phân tách và chống nhiễu phù hợp.
- Vật tư và thiết bị ELV phải phù hợp môi trường nhà xưởng (bụi, nhiệt, rung), không áp dụng tiêu chuẩn dân dụng.
- Các tuyến truyền tín hiệu dài hoặc khu vực nhiễu cao cần lựa chọn giải pháp truyền dẫn đảm bảo ổn định.
- Tủ điện nhẹ và tủ thiết bị mạng phải bố trí theo logic vận hành, thuận tiện cho bảo trì.
- Thiết kế cần tính đến khả năng mở rộng, có dự phòng dung lượng và không gian kỹ thuật.
- Toàn bộ hạ tầng ELV phải được đánh nhãn, lập hồ sơ hoàn công đầy đủ.
- Trước khi bàn giao, hệ thống cần được kiểm tra và chạy thử trong điều kiện vận hành thực tế.
Xem thêm: Quy trình thiết kế cơ điện chuẩn
4. Tiêu chuẩn thi công điện nhẹ
Khi thiết kế và thi công hệ thống điện, kỹ sư điện cần tuân thủ các tiêu chuẩn quốc gia và quy định kỹ thuật hiện hành nhằm đảm bảo an toàn, khả năng vận hành ổn định và đáp ứng yêu cầu nghiệm thu của công trình.
Tại Việt Nam, hệ thống điện nhẹ trong nhà xưởng công nghiệp thường áp dụng các tiêu chuẩn quan trọng sau:
- TCVN 7189:2002 / TCVN 7189:2009 – Quy định về đặc tính và mức nhiễu tần số vô tuyến đối với thiết bị công nghệ thông tin.
- TCN 68-153:1995 – Quy định kỹ thuật đối với cống cáp, bể cáp và tủ đấu cáp.
- TCN 68-160:1996 – Tiêu chuẩn về cáp sợi quang.
- TCN 68-172:1998 – Tiêu chuẩn về giao diện và kết nối mạng.
- TCN 68-170:1998 – Tiêu chuẩn chất lượng mạng viễn thông.
- TCVN 9208:2012 – Tiêu chuẩn lắp đặt cáp và dây dẫn điện trong công trình công nghiệp.
- TCVN 66971:2000 – Tiêu chuẩn Việt Nam đối với hệ thống âm thanh.
Trong nhà xưởng công nghiệp, hệ thống điện nhẹ không chỉ là hạng mục phụ trợ mà là hạ tầng quan trọng ảnh hưởng trực tiếp đến quản lý, an ninh và hiệu quả vận hành. Việc thiết kế và thi công hệ điện nhẹ đúng tiêu chuẩn, đúng đặc thù nhà xưởng ngay từ đầu sẽ giúp doanh nghiệp vận hành ổn định, dễ mở rộng và hạn chế rủi ro trong dài hạn.
