Hệ thống MEP là hạ tầng kỹ thuật then chốt trong các công trình công nghiệp, đảm nhiệm việc cung cấp điện, điều hòa không khí, cấp thoát nước và đảm bảo an toàn vận hành. Việc thiết kế, thi công đồng bộ các hạng mục MEP kết hợp ứng dụng BIM giúp kiểm soát xung đột kỹ thuật, tối ưu chi phí và nâng cao hiệu quả triển khai dự án.
1. MEP là gì?
MEP là viết tắt của Mechanical – Electrical – Plumbing, được hiểu hệ thống cơ khí – điện – cấp thoát nước trong công trình. Đây là ba nhóm hạng mục quan trọng nhất, vận hành song song để cung cấp nhiệt, không khí, năng lượng, ánh sáng, nước sạch, xử lý nước thải và phòng cháy chữa cháy.
Trong các công trình dân dụng, tòa nhà thương mại và đặc biệt là nhà xưởng, khối lượng công việc liên quan đến hệ thống MEP chiếm phần lớn chi phí kỹ thuật, yêu cầu thiết kế đồng bộ, lắp đặt chính xác và vận hành an toàn.
Thành phần chính của hệ thống MEP gồm:
- M (Mechanical – Cơ khí): Hệ thống điều hòa không khí (HVAC), hệ thống thông gió, hút bụi, cấp khí sạch, hệ thống phòng cháy chữa cháy (PCCC).
- E (Electrical – Điện): Hệ thống cấp điện động lực, chiếu sáng, hệ thống điều khiển tự động hóa, mạng LAN, hệ thống báo cháy, camera giám sát.
- P (Plumbing – Cấp thoát nước): Hệ thống cấp nước sinh hoạt, thoát nước mưa, xử lý nước thải công nghiệp, cấp nước cứu hỏa.
MEPF là gì? Khác gì so với MEP
MEPF là cách gọi mở rộng của MEP, trong đó chữ F là viết tắt của Fire Protection (phòng cháy và chữa cháy).
Trong nhiều dự án công nghiệp, PCCC được quản lý kỹ thuật riêng do có yêu cầu chuyên biệt về thiết kế, thiết bị, hồ sơ pháp lý, kiểm tra và nghiệm thu. Vì vậy, thuật ngữ MEPF thường được sử dụng để thể hiện rõ phạm vi công việc bao gồm cả hệ thống cơ khí, điện, cấp thoát nước và PCCC.
Tuy nhiên, cách phân chia này có thể khác nhau tùy theo quy mô dự án, phạm vi hợp đồng và quy ước của từng đơn vị thiết kế, thi công.
2. Các hạng mục chính của hệ thống MEP
Hệ thống MEP trong các công trình xây dựng gồm 4 hạng mục chính.
Hệ thống thông gió và điều hòa không khí (HVAC)
Hệ thống HVAC có chức năng kiểm soát nhiệt độ, độ ẩm, lưu lượng gió, chất lượng không khí và áp suất, đồng thời cấp khí tươi, hút khí thải nhằm duy trì điều kiện môi trường phù hợp với yêu cầu của từng khu vực sản xuất.
Các thiết bị và hệ thống thường gặp gồm:
- AHU (Air Handling Unit): Xử lý không khí thông qua các bộ phận lọc, quạt và dàn trao đổi nhiệt; có thể tích hợp các chức năng điều chỉnh nhiệt độ, độ ẩm tùy cấu hình
- FCU (Fan Coil Unit): Thiết bị sử dụng quạt và dàn trao đổi nhiệt để làm mát hoặc sưởi ấm không gian
- Chiller: Hệ thống làm lạnh nước, cung cấp nước lạnh cho các thiết bị xử lý không khí hoặc thiết bị trao đổi nhiệt
- VRF (Variable Refrigerant Flow): Hệ thống điều hòa sử dụng môi chất lạnh, có khả năng điều chỉnh lưu lượng môi chất theo nhu cầu tải lạnh của các khu vực
- Điều hòa cục bộ: Thiết bị điều hòa độc lập, phục vụ từng phòng hoặc khu vực riêng biệt
Hệ thống cấp thoát nước và thiết bị vệ sinh (P&S)
Đảm bảo cung cấp nước và thu gom, xử lý nước thải trong công trình, bao gồm:
- Hệ thống cấp nước: Cung cấp nước cho sản xuất, sinh hoạt và các nhu cầu liên quan
- Hệ thống thoát nước: Thu gom nước mưa, nước thải sinh hoạt và nước thải công nghiệp
- Hệ thống xử lý nước thải: Xử lý cặn bẩn, hóa chất và các chất ô nhiễm trước khi xả thải theo quy định
Hệ thống điện (Electrical)
Hệ thống điện chiếm tới 80% khối lượng công trình, cung cấp điện và vận hành các thiết bị trong công trình, gồm:
- Hệ thống điện nặng: Trạm biến áp, tủ điện, hệ thống phân phối điện, điện điều khiển, tiếp địa và chống sét
- Hệ thống điện nhẹ: Mạng LAN, Internet, điện thoại và camera giám sát
Xem thêm: Hệ thống điện nhẹ (ELV) trong nhà xưởng công nghiệp
Hệ thống báo cháy và chữa cháy (Fire Fighting)
Hệ thống PCCC có chức năng phát hiện, cảnh báo và hỗ trợ kiểm soát, dập tắt đám cháy khi xảy ra sự cố, góp phần bảo vệ con người, tài sản và duy trì an toàn cho công trình.
Tùy theo tính chất, quy mô và yêu cầu thiết kế, hệ thống PCCC có thể bao gồm:
- Hệ thống báo cháy: Đầu báo cháy, nút nhấn khẩn cấp, trung tâm báo cháy và thiết bị cảnh báo
- Hệ thống chữa cháy bằng nước: Bơm chữa cháy, đường ống, họng nước chữa cháy, sprinkler và các thiết bị liên quan theo thiết kế
- Phương tiện chữa cháy ban đầu: Bình chữa cháy và các thiết bị được bố trí tại những vị trí phù hợp
- Các hệ thống chữa cháy chuyên dụng: Được lựa chọn theo đặc điểm nguy cơ cháy và yêu cầu bảo vệ của từng khu vực
3. Bản vẽ MEP
Bản vẽ MEP là hồ sơ kỹ thuật thể hiện đầy đủ cách bố trí, thiết kế và lắp đặt các hệ thống cơ – điện – nước – PCCC trong công trình. Đây là căn cứ quan trọng để đội ngũ thi công thực hiện đúng kỹ thuật, đồng thời giúp chủ đầu tư bóc tách khối lượng, tính dự toán, giám sát và nghiệm thu.
Một bộ bản vẽ MEP bao gồm hạng mục gì?
Một bộ bản vẽ MEP tiêu chuẩn thường gồm 4 hạng mục chính:
Bản vẽ hệ thống cơ (Mechanical)
- Bố trí hệ thống HVAC: điều hòa không khí, thông gió, sưởi.
- Mặt bằng ống gió, đường ống dẫn khí.
- Chi tiết lắp đặt thiết bị: quạt, AHU, FCU, Chiller…
- Sơ đồ nguyên lý hoạt động HVAC.
Bản vẽ hệ thống điện (Electrical)
- Sơ đồ cấp điện tổng, phân phối điện, tủ điện
- Mặt bằng bố trí ổ cắm, công tắc, đèn chiếu sáng
- Sơ đồ chiếu sáng khẩn cấp, đèn exit
- Sơ đồ hệ thống tiếp đất, chống sét
- Bản vẽ hệ thống điện nhẹ (nếu có): mạng LAN, điện thoại, CCTV
Bản vẽ hệ thống cấp – thoát nước (Plumbing)
- Mặt bằng bố trí đường ống cấp nước
- Mặt bằng thoát nước thải, nước mưa
- Chi tiết bể chứa, trạm bơm
- Sơ đồ nguyên lý hoạt động
Bản vẽ hệ thống PCCC
- Sơ đồ hệ thống báo cháy tự động
- Bản vẽ lắp đặt hệ thống chữa cháy Sprinkler
- Sơ đồ đường ống chữa cháy, van, bơm
- Vị trí bình chữa cháy, hộp cứu hỏa
Yêu cầu đối với bản vẽ MEP
Để triển khai thi công thuận lợi, bản vẽ MEP cần đảm bảo các yếu tố sau:
- Độ chính xác: Thể hiện đầy đủ kích thước, cao độ, tọa độ, thông số và vị trí lắp đặt thiết bị.
- Tính đồng bộ: Bảo đảm sự thống nhất giữa các bộ môn, hạn chế xung đột với kiến trúc và kết cấu.
- Tính đầy đủ: Có sơ đồ nguyên lý, chi tiết lắp đặt, chỉ dẫn kỹ thuật và bảng thống kê thiết bị, vật tư khi cần thiết.
- Khả năng thi công và bảo trì: Bố trí tuyến kỹ thuật hợp lý, bảo đảm không gian thao tác, tiếp cận thiết bị và thay thế linh kiện.
- Tuân thủ yêu cầu thiết kế: Phù hợp với tiêu chuẩn, quy chuẩn và các yêu cầu áp dụng cho dự án.
Bản vẽ MEP càng chi tiết và đúng tiêu chuẩn sẽ giúp quá trình thi công, vận hành công trình được đảm bảo an toàn, tiết kiệm chi phí và hạn chế phát sinh sửa đổi.
4. Vai trò của BIM trong thiết kế và thi công MEP

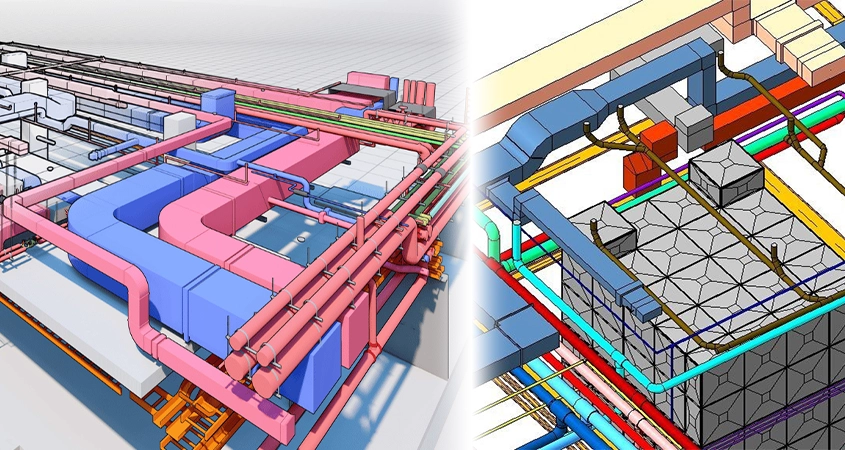

BIM (Building Information Modeling) là phương pháp mô hình hóa thông tin công trình, cho phép tích hợp dữ liệu kiến trúc, kết cấu và hệ thống MEP trên cùng một mô hình 3D. Nhờ đó, các kỹ sư MEP có thể phối hợp thiết kế giữa các bộ môn, kiểm tra tính đồng bộ của hệ thống và điều chỉnh phương án lắp đặt phù hợp với điều kiện thực tế ngay từ giai đoạn thiết kế.
Thông qua mô hình 3D, các kỹ sư có thể phát hiện xung đột kỹ thuật (Clash Detection) giữa các hệ thống và điều chỉnh phương án thiết kế ngay từ đầu, giúp hạn chế sai sót thi công, giảm thiểu việc sửa đổi và tránh phát sinh chi phí do tháo dỡ, lắp đặt lại.
Các thông số kỹ thuật, kích thước thiết bị, vị trí lắp đặt,… đều được thể hiện chi tiết và đồng bộ trên mô hình. Điều này hỗ trợ nhà thầu thi công MEP dễ dàng hình dung, chuẩn bị vật tư đúng chuẩn, tiết kiệm chi phí nhân công và rút ngắn tiến độ tổng thể của dự án.
